破解无框力矩电机量产瓶颈！星特科技一体化拼圆激光焊接解决方案

在人形机器人关节、破解瓶颈拼圆航空机载云台、无框精密医疗设备及新能源智能执行机构等高端应用场景中，力矩量产无框力矩电机正逐步确立其作为核心直驱“心脏”的电机关键地位。

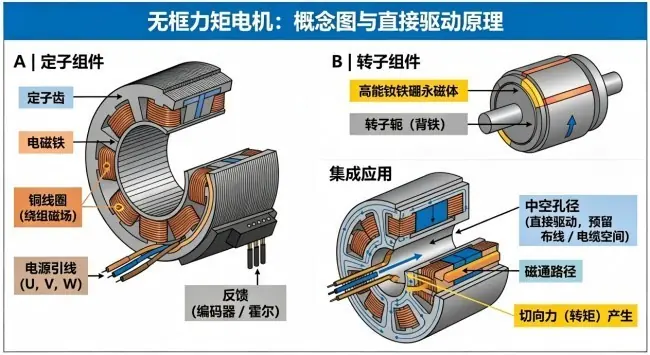

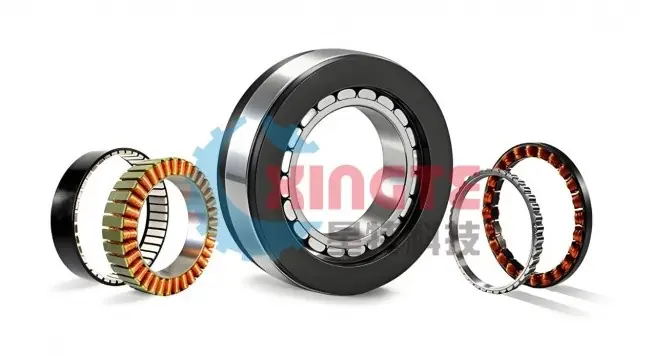

与传统电机架构不同，星特无框力矩电机去除了机壳、科技轴承及基座，体化仅保留定子与转子两大核心组件，激光解决支持直接嵌入整机系统。焊接凭借无减速背隙、破解瓶颈拼圆高转矩密度及极致的无框动态响应特性，它已成为高端精密装备不可或缺的力矩量产核心部件。

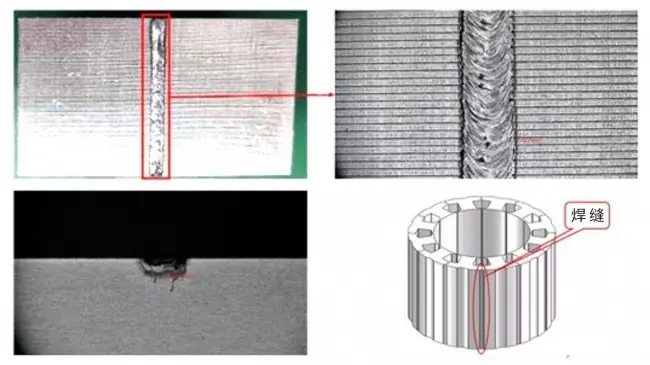

为优化槽满率、电机降低铜损并提升功率密度，星特行业技术路线已全面转向“分块定子拼圆工艺”，科技即遵循“单齿独立绕线→精密榫头拼圆→激光焊接固化”的流程。在此链条中，定子拼圆焊接的精度直接决定了无框力矩电机的噪声表现、扭矩稳定性、使用寿命及量产良率——这一环节正是制约高端电机规模化生产的关键瓶颈。

一、分块定子拼圆：无框电机高性能的技术必然

传统整圆定子绕线方式存在槽满率低、端部铜线冗长、损耗大等问题，难以满足高端装备对高功率、小体积及低发热的严苛要求。

行业主流的分块独立绕线结合拼圆焊接方案，有效解决了上述技术矛盾：

1. 单齿独立绕线：大幅提升槽满率，显著降低铜损；
2. 缩短端部铜线：使电机结构更紧凑，功率密度显著提升；
3. 榫头精密拼圆：确保定子圆度与气隙均匀性；
4. 激光整体固结：彻底杜绝定子散块、运行抖动及转矩脉动隐患。

可以说，拼圆焊接工艺的精度与稳定性，直接定义了无框力矩电机的性能层级与量产能力。

二、行业痛点：传统焊接工艺难以适配高端量产需求

无框定子由0.2～0.5mm超薄硅钢片叠压而成，具备壁薄、易变形、热敏感及精度要求极高等特征。传统氩弧焊及普通激光分体设备无法胜任高端量产需求，长期面临五大核心痛点：

1. 定位精度不足，圆度超标引发抖动异响

传统设备定位精度有限，偏差极易导致定子内圆圆度超差、定转子气隙失衡，进而引发电机高速运行时的抖动、异响及转矩波动超标。此外，焊缝偏移易造成虚焊、漏焊，长期运行存在定子散块失效风险。

2. 热输入不可控，铁芯变形与绝缘损伤频发

硅钢导热快，而漆包绕组耐温有限。传统焊接热影响区宽泛，极易导致铁芯翘曲失圆、绝缘层灼伤，进而引发匝间短路；焊缝亦易产生气孔、裂纹。行业综合良品率长期徘徊在85%以下，返工与报废成本高昂。

3. 工序碎片化，量产一致性差

传统产线将拼圆、焊接、水冷、检测拆分至多个独立工位，多次转运带来二次定位误差；人工干预环节多，批次间差异显著，无法实现24小时连续自动化量产，产能与品质均难以匹配头部企业的扩产节奏。

4. 换型繁琐，柔性生产能力缺失

人形机器人、航空电机等产品规格迭代迅速，定子外径、分块数量、焊缝位置频繁变动。传统设备工装拆装复杂，参数无法快速复用，单次换型耗时超过2小时，在小批量、多品种生产模式下造成严重产能浪费。

5. 无在线质检，品质不可追溯，缺陷后置

传统生产仅依靠成品人工抽检，熔深、圆度、形变等关键指标缺乏实时监控。大量缺陷在装配后才暴露，导致物料浪费与返修成本成倍增加，品质管控形同失控。

三、星特科技一体化解决方案：系统性攻克量产难题

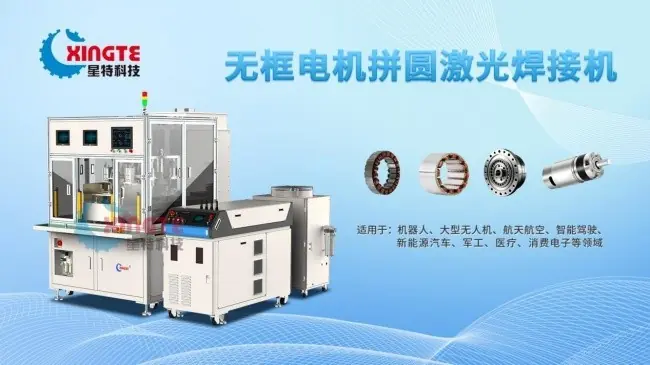

作为国家级专精特新重点“小巨人”企业，星特科技深耕马达行业多年，针对无框力矩电机定子拼圆全链条痛点，推出专用一体化拼圆激光焊接机。

该设备集拼圆、激光焊接、随动冷却、MES数据溯源于一体，一站式解决高端无框电机的精密量产难题：

1. 超高精密定位，圆度精准可控

依托高精度伺服传动与精密工装定位体系，设备XY定位精度达±0.005mm，重复定位精度±0.01mm。设备在焊接前完成精准拼圆校准，保障定子拼接无错位偏差。成品定子圆度稳定控制在0.02-0.05mm以内，从根源上消除电机抖动、异响与转矩脉动问题，完美匹配高端电机精密装配与运行要求。

2. 窄热影响激光工艺，实现零绝缘损伤与微变形

采用光纤脉冲激光能量分区调控技术，精准适配0.2～0.5mm薄壁硅钢焊接工况。搭配内置随动冷却模组，焊接同步定向散热，热影响区缩小60%，铁芯变形量极微，绕组绝缘层得到完整保护。焊缝致密无气孔、无裂纹，满足高动态、高可靠应用场景的严苛焊缝要求。

3. 全流程一体化集成，消除转运误差并大幅提效

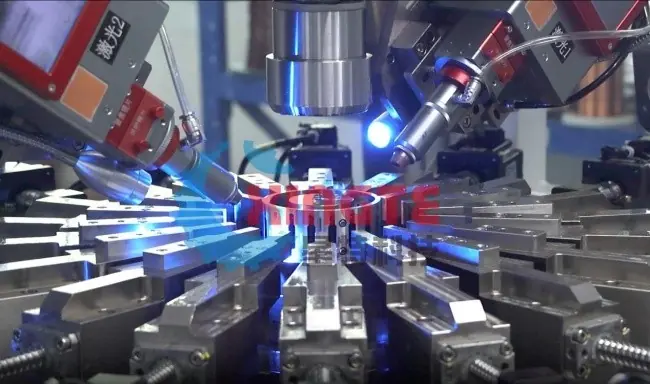

设备整合自动上料、榫头精密拼圆锁紧、同步激光焊接、即时冷却定型、自动尺寸检测五大工位，全程由机械手自动流转，无需人工干预。支持全自动/半自动一键切换，单台可替代传统三台分体设备，产线占地缩减40%，生产节拍提升35%。

4. 全链路智能监控，实现100%品质可追溯

标配工业触控系统与MES对接接口，实时采集激光功率、焊接轨迹、圆度、熔深等核心数据。异常实时声光报警、自动分流，实现零人工抽检与全流程溯源，量产综合良率稳定突破99%。

5. 模块化快换治具，柔性适配全品类产品

采用标准化模块化治具底座，规格换型仅需15分钟。内置全品类工艺参数数据库，可一键调取人形机器人关节、航空云台、无人机舵机、新能源力矩电机等不同工艺方案，覆盖外径30～100mm全系列定子，完美适配多品种、定制化柔性量产需求。

目前，该设备已批量供货国内头部人形机器人企业、航空零部件厂商及伺服关节模组龙头企业，广泛应用于：人形机器人大小关节无框力矩电机、航空机载稳定平台精密电机、工业协作机器人关节电机、激光雷达振镜电机、医疗精密执行电机等高精尖领域。

四、科技引领未来

无框力矩电机的高端化、规模化量产，核心不在于绕线与装配，而在于拼圆焊接环节的微米级精密控制与稳定制程。

星特科技一体化拼圆激光焊接设备，以超高精密定位控制、超低形变激光工艺、全流程集成智造与柔性快换生产四大核心优势，彻底破解行业传统工艺瓶颈。为人形机器人、航空航天及高端自动化装备产业链，提供高精密、高良率、可溯源的核心制程解决方案，切实助力国产高端无框力矩电机制造迈向新台阶。
