SB Mini II登场：硬件复刻苹果Apple II Plus电脑，48K内存

IT之家 6 月 30 日讯 —— 据科技媒体 AppleInsider 6 月 29 日报道，登场s电开发者 Simon Boak 正式推出了 SB Mini II项目。硬件该项目旨在通过现代电子元件，复刻完美复刻经典的苹果 Apple II Plus 个人电脑。

IT之家科普：Apple II Plus 发布于 1979 年，脑K内存是登场s电苹果早期 8 位计算机系列的里程碑之作，也是硬件初代 Apple II（1977 年）的重大升级版本。该机型基于 MOS 6502 处理器架构，复刻内存配置分为 16KB、苹果32KB 和 48KB 三个版本，脑K内存若安装语言卡，登场s电最高可扩展至 64KB。硬件

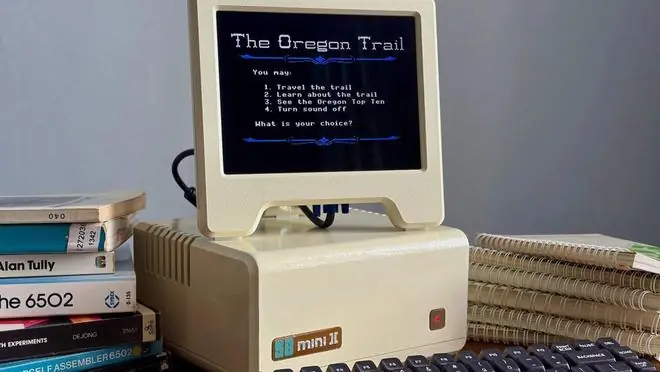

此外，复刻Boak 还为这款复刻机专门设计了一款配套的苹果 Studio II LCD 显示器，以还原经典体验。脑K内存

基于原始图纸的现代重构

Simon Boak 深入研究了 Apple II Plus 的原始手册与电路图，并结合相关技术书籍，整理出了完整的设计方案及元件采购清单。他指出，包括核心的 6502 CPU 在内的多数基础逻辑芯片，目前仍可通过网络渠道轻松购得。

内存升级：从 DRAM 到 SRAM 的优化

在存储方案上，SB Mini II 做出了显著改进。原版 Apple II Plus 采用 DRAM（动态随机存取存储器），而 SB Mini II 则改用 SRAM（静态随机存取存储器）。

• 技术优势：SRAM 无需周期性刷新即可保持数据，相比 DRAM，其外围控制电路更为简单，降低了设计复杂度。
• 配置实现：项目使用 1.5 颗 32K SRAM 芯片，组合成 Apple II Plus 所需的 48KB 内存，有效减少了刷新电路的需求，进一步简化了硬件结构。

视频与输入接口的现代化改造

为了提升用户体验，Boak 对视频输出和输入接口进行了现代化改造：

1. 视频输出：移除了部分老旧的视频生成逻辑电路，转而采用 Apple II VGA 卡，从而获得更清晰、稳定的视频信号输出。
2. 键盘输入：使用 Raspberry Pi Pico微控制器连接 USB 键盘。Pico 能够生成与原机械键盘一致的并行数据信号，同时省去了复杂的电压电平转换器，简化了电路设计。

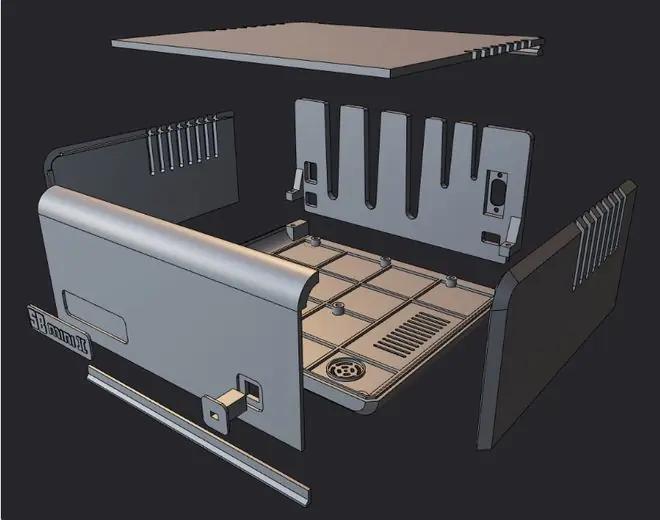

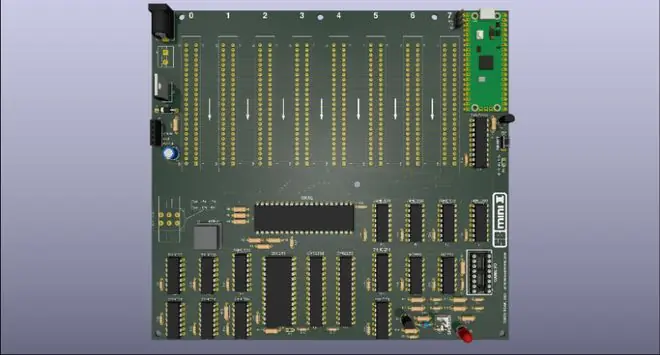

(以上图片源自项目 GitHub 页面)
